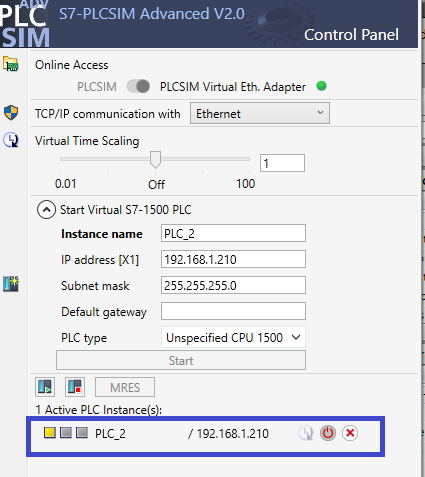

Siemens trước đây có cung cấp cho chúng ta chương trình mô phỏng PLCSim. Chương trình này có thể mô phỏng một thiết bị thật của các dòng PLC S7-1200, S71500… Tuy nhiên, về những tính năng nâng cao ở các dòng S7-1200, S7-1500 thì chưa mô phỏng được (Tham khảo bảng so sánh bên dưới). Chính vì vậy, SIMATIC S7-PLCSIM Advanced ra đời và cho phép bạn tạo bộ điều khiển ảo để mô phỏng bộ điều khiển S7-1500 và ET 200SP và cung cấp mô phỏng đầy đủ các chức năng.
Điểm nổi bật của PLCSIM Advanced V2.0:
- Đồng bộ hóa các phiên bản S7-PLCSIM Nâng cao với các công cụ đồng mô phỏng tại các bộ phận xử lý hình ảnh của OB theo chu kỳ (ví dụ: OB ngắt theo chu kỳ, MC-Servo)
- Hỗ trợ các dịch vụ theo chu kỳ (RDREC / WRREC) và báo động (ví dụ: báo động phần cứng)
- Có thể đọc các ngắt phần cứng được định cấu hình trong Cổng thông tin TIA bằng API
- Dễ dàng sao lưu và khôi phục cấu hình phần mềm và phần cứng từ các phiên bản PLCSIM Advanced
- Cài đặt song song PLCSIM V15 và PLCSIM Advanced V2.0 trên một PC -> Đây là điều mà những phiên bản trước đây đã khiến các kỹ sư đau đầu khi phải lựa chọn 1 trong 2. PLCSim thường thì không mô phỏng được Web server, các tính năng truyền thông. Trong khi PLCSim Advanced thì mô phỏng được nhưng lại không hỗ trợ S7-1200. Chính vì vậy, giờ đây các bạn nên cài bản TIA V15 trở lên để cài được song song 2 phiên bản giúp tăng sức mạnh của mô phỏng nhé.
Yêu cầu về phần cứng:
PLCSim Advanced 2.0 cài đặt được trên những hệ điều hành sau:- Windows 7 Home Premium SP1
- Windows 7 Professional SP1
- Windows 7 Enterprise SP1
- Windows 7 Ultimate SP1
- Windows 10 Home Version 1703
- Windows 10 Professional Version 1703
- Windows 10 Enterprise Version 1703
- Windows 10 (IoT) Enterprise 2016 LTSB
- Windows Server 2012 R2 Standard (complete installation)
- Windows Server 2016 R2 Standard (complete installation)
Hardware | Recommendation |
---|---|
Vi xử lý | 2.2 GHz Intel® Celeron® Dual Core cho một instance; mỗi instance chạy thêm thì cần thêm một core |
RAM |
|
Hard disk | Tối thiểu 5 GB trống |
Độ phân giải màn hình | 1024 x 768 |
